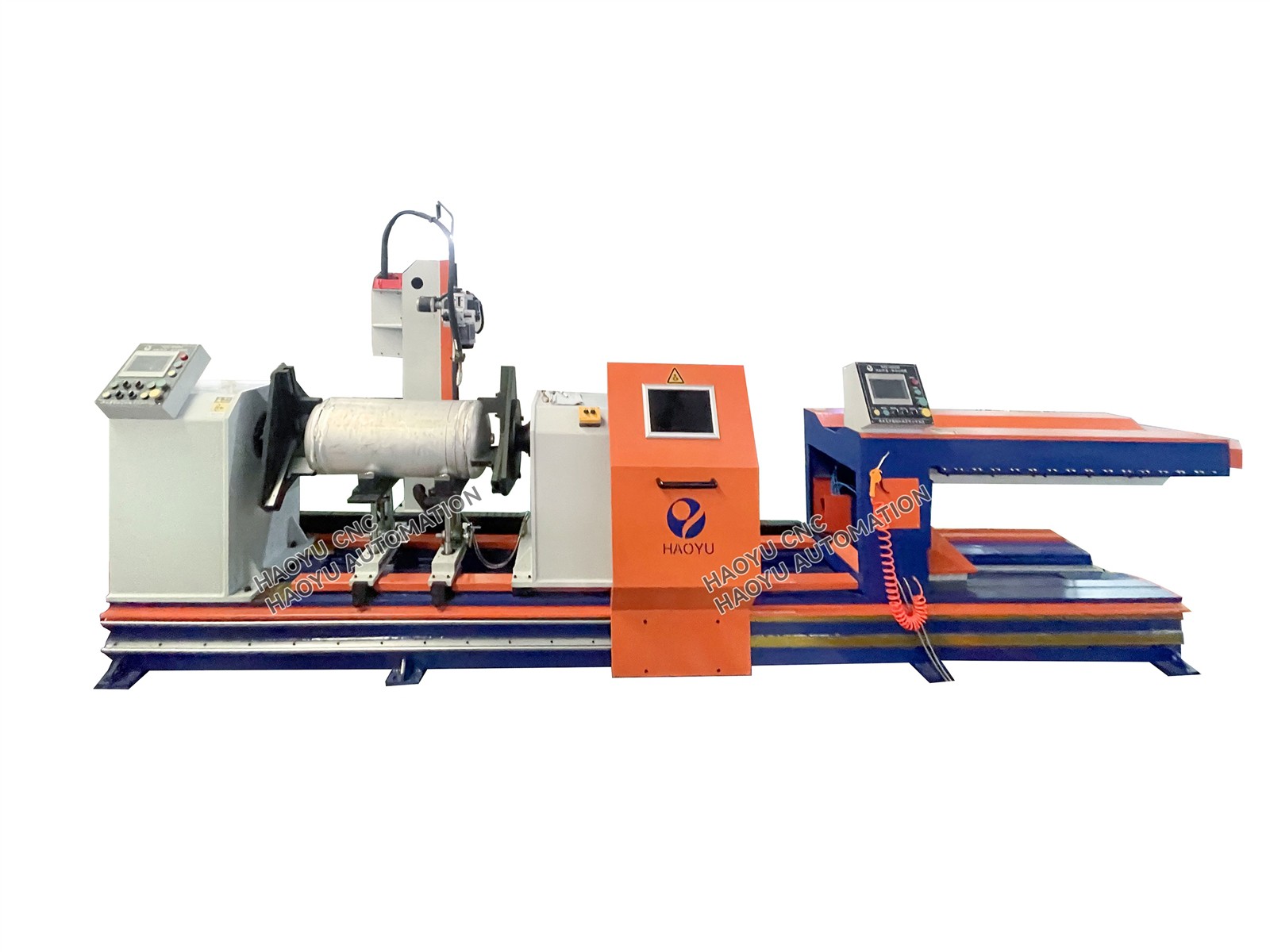

Automatski integrirani stroj za zavarivanje oboda i ravnih šavova

• Više-funkcionalan i vrlo svestran: to je njegova najveća prednost. Jedan stroj zadovoljava potrebe za dvije glavne vrste zavarivanja, čime se štedi na troškovima nabave opreme i tvorničkom prostoru.
• Visoka automatizacija i visoka učinkovitost: potpuno automatizirani proces smanjuje oslanjanje na vještine ručnog zavarivanja, osiguravajući stabilnu brzinu zavarivanja i visoku učinkovitost proizvodnje, što ga čini posebno pogodnim za masovnu proizvodnju.
• Stabilna i pouzdana kvaliteta zavarivanja: automatizirani proces eliminira ljudsku pogrešku, što rezultira estetski ugodnim, dosljednim formacijama zavara s niskom stopom grešaka.
• Jednostavan rad i programiranje: moderan upravljački sustav ima korisničko-prijateljsko sučelje, jednostavne postavke parametara i može pohraniti više programa zavarivanja radi lakšeg pozivanja.
• Visoka fleksibilnost: prilagođavanjem učvršćenja i programa, može se prilagoditi radnim komadima različitih promjera, duljina i debljina, nudeći širok raspon primjena.

1. Tijelo i krevet glavnog stroja: robusna mehanička struktura koja pruža stabilan temelj za cijeli sustav.

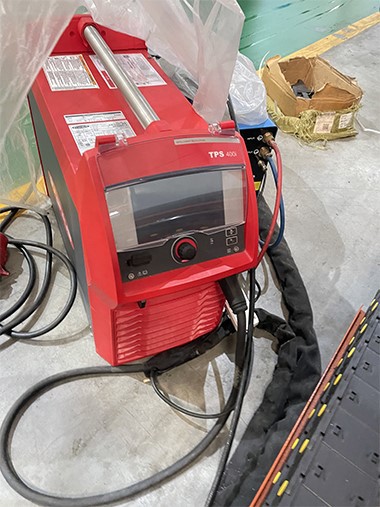

2. Izvor energije za zavarivanje: Omogućuje energiju potrebnu za zavarivanje, kao što je TIG zavarivanje, MIG/MAG zavarivanje, plazma zavarivanje ili lasersko zavarivanje, odabrano prema procesu.

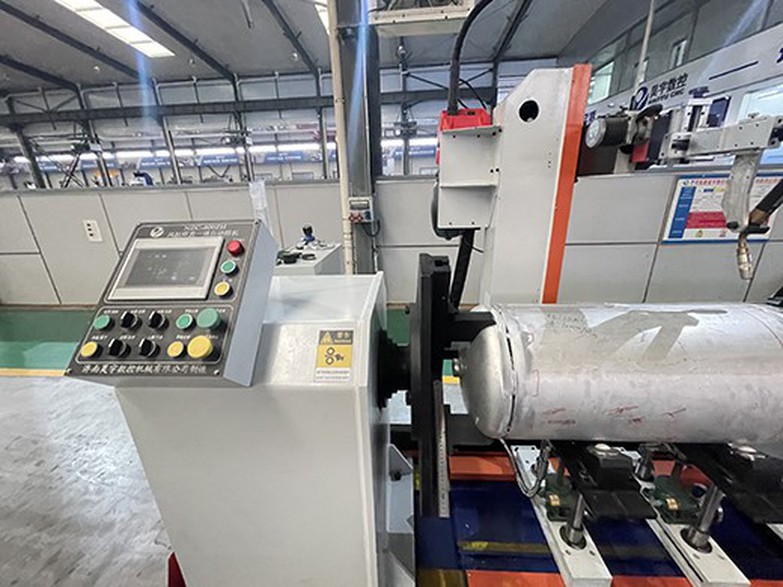

3. Stanica za zavarivanje obodnih šavova:

• Stezna glava je obično montirana na jednom kraju vretena, a servo motor je ugrađen u kutiju vretena. Njegova temeljna funkcija je pogon stezne glave za precizno stezanje i rotiranje obratka. S druge strane, cilindar drži izradak na mjestu kako bi osigurao vodoravni položaj zavarivanja i jamči savršenu kvalitetu zavarivanja.

• Lijevi-desni mehanizam za ljuljanje gorionika za zavarivanje može znatno proširiti zavareni šav, čineći distribuciju topline ravnomjernijom i učinkovito izbjegavajući nedostatke zavarivanja kao što su potkopavanje i nedostatak taljenja.

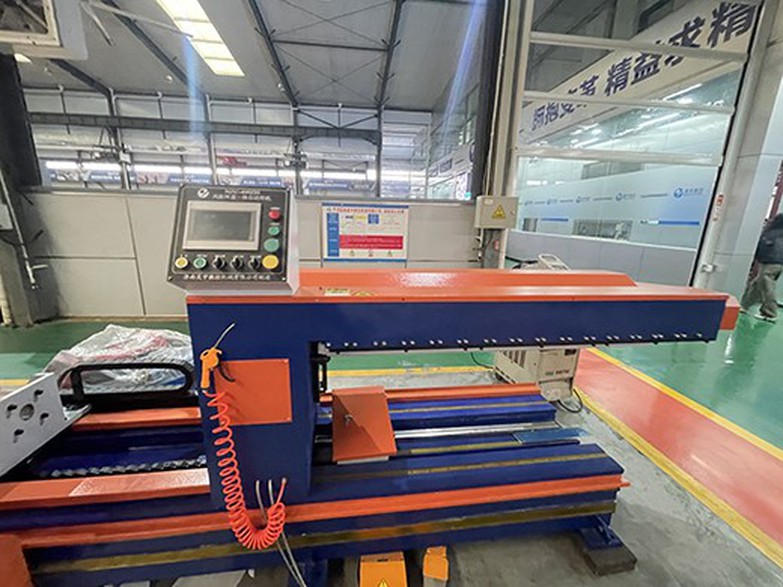

4. Stanica za zavarivanje ravnih šavova:

Radni stol stroja za zavarivanje ravnih šavova je fiksan, dok se plamenik za zavarivanje može pomicati po tračnici za izvođenje zavarivanja obodnih i ravnih šavova.

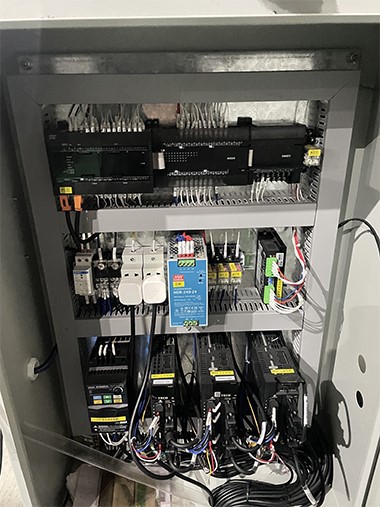

5. Glavni upravljački sustav ovog integriranog perifernog i ravnog stroja za zavarivanje sastoji se od programabilnog logičkog kontrolera (PLC) i njegovih modula za proširenje. PLC djeluje kao mozak cjelokupnog procesa zavarivanja, odgovoran za preciznu koordinaciju rotacije plamenika za zavarivanje, pomicanje obratka i izvođenje parametara zavarivanja. Kako bi zadovoljio složene zahtjeve procesa zavarivanja obodnih i ravnih šavova, sustav dodaje dodatne ulazne/izlazne točke i specifična funkcijska sučelja putem modula za proširenje, omogućujući povezivanje i kontrolu većeg broja senzora, pokretača i perifernih uređaja.

• Način 1: Način zavarivanja obodnim šavom

Stezanje: Stegnite cilindrični radni komad između čeonog i zadnjeg bata.

Poravnanje plamenika: Podesite položaj plamenika za zavarivanje tako da se poravna s početnom točkom zavarivanja.

Zavarivanje: Pokrenite program; glava rotira izradak konstantnom brzinom, dok se plamenik za zavarivanje pokreće i čini male oscilacije. Cijeli obodni šav je zavaren nakon jedne potpune rotacije obratka.

• Način rada 2: Način zavarivanja ravnih šavova

Stezanje: Stavite obradak koji želite zavariti (ravnu ploču ili rascjep-cilindar s prorezom) u učvršćenje ravnih šavova i koristite ključeve ili pritisne ploče da čvrsto držite obje strane zavara.

Poravnanje plamenika: Prilagodite plamenik za zavarivanje na početni kraj ravnog šava.
