Automatski periferni stroj za zavarivanje matice okomitog plinskog cilindra





1.AC motor:

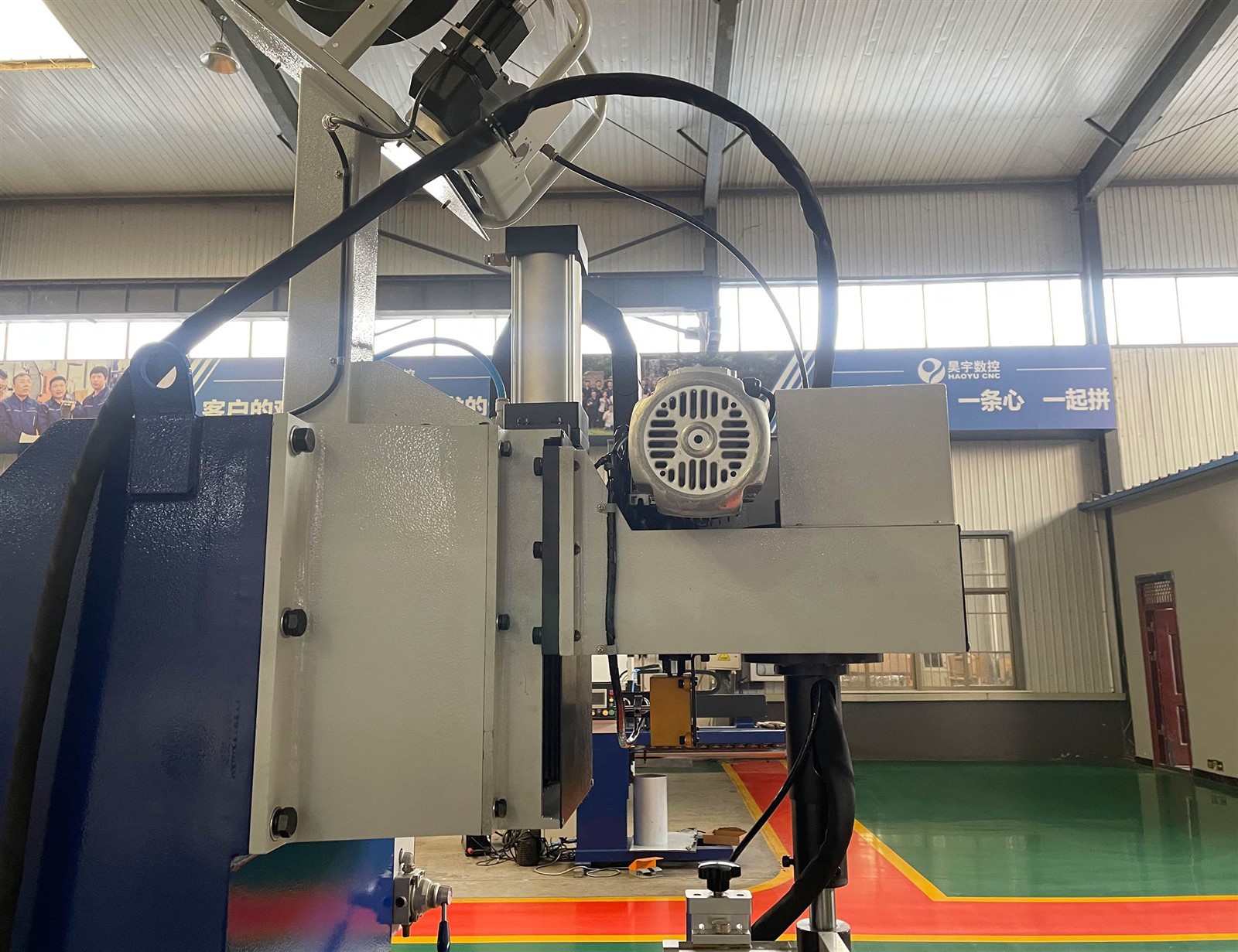

Motor izmjenične struje koji je opremljen ovim strojem za zavarivanje prvenstveno se koristi za pokretanje plamenika za zavarivanje da se stabilno i precizno okreće duž obodnog spoja matice plinskog cilindra. Ovaj tip motora je robustan i jednostavan za održavanje, pruža glatku i pouzdanu kontinuiranu rotacijsku snagu. Njegov rad je precizno reguliran kontrolnim sustavom kako bi se osiguralo da plamenik za zavarivanje održava stalnu linearnu brzinu i stabilnu putanju tijekom obodnog zavarivanja šava, čime se postiže jednoliko -kvalitetno formiranje zavara.

2. Uređaj za hlađenje:

Uređaj za hlađenje stroja za obodno šavno zavarivanje matica spremnika zraka prvenstveno koristi sustav hlađenja cirkulacijom vode. Preko kanala za rashladnu vodu ugrađenih u armaturu, postiže se brzo hlađenje područja zavarivanja. Ovo učvršćenje obično je izrađeno od bakra radi optimizacije toplinske vodljivosti i čvrsto prianja uz strukturu matice, osiguravajući učinkovito odvođenje topline tijekom zavarivanja. Ovo kontrolira deformaciju obratka, stabilizira kvalitetu zavara i produljuje vijek trajanja opreme.

3. Mehanizam za uvlačenje žice

Mehanizam za dovod žicepokreće ga precizni servo motor i opremljen je visoko{0}}preciznim reduktorom za postizanje stabilne i precizne kontrole brzine žice za zavarivanje. Mehanizam je obično opremljen aktivnim kotačićem za dodavanje žice kako bi se osigurala stabilna i pouzdana sila dodavanja žice i učinkovito spriječilo klizanje ili zaglavljivanje. Vodilica za uvlačenje žice izrađena je od -materijala niske otpornosti, -otpornog na habanje, a njezina je putanja optimizirana za smanjenje trenja, osiguravajući da žica za zavarivanje glatko dođe do plamenika za zavarivanje.

4. Aktivator ovog specijalnog stroja pokreće se cilindar-, uglavnom postižući dvije osnovne radnje: prvo, kontroliranje pokreta podizanja i spuštanja plamenika za zavarivanje kako bi se točno doseglo i dovršilo obodno zavarivanje matice spremnika zraka; drugo, pokretanje mehanizma za stezanje uljne mlaznice kako bi se osiguralo da je obradak čvrsto stegnut tijekom procesa zavarivanja. Djelovanje svih cilindara je središnje kontrolirano pneumatskim rotirajućim ventilom. Operater može promijeniti putanju zraka okretanjem ovog ventila, čime izravno i pouzdano naređuje cilindrima da dovrše recipročno kretanje izvlačenja ili uvlačenja, postižući kontinuirani rad plamenika za zavarivanje prema gore-i-dolje i stezanje/otpuštanje.

5. Plamenik za zavarivanje

Aparat za zavarivanje koristi argonsko zavarivanje i opremljen je vrlo stabilnim plamenikom za zavarivanje. Ovaj plamenik ima precizno centriranu elektrodu od volframa visoke -čistoće i integrira visoko učinkovit mehanizam za dovod žice. Ovaj mehanizam za dovod žice radi zajedno s plamenikom za zavarivanje kako bi kontinuirano i ravnomjerno dopremao žicu za zavarivanje u rastaljenu posudu tijekom procesa zavarivanja.

6. Sustav upravljanja

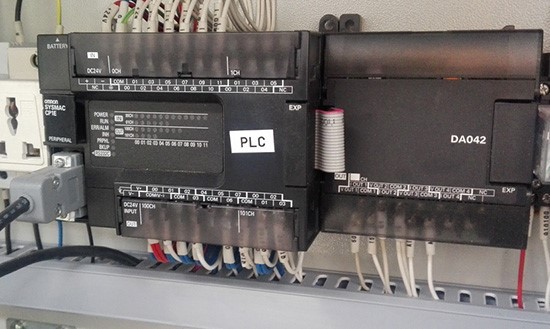

JapanOMRON PLC i zaslon osjetljiv na dodirkoriste se za upravljanje cijelim strojem. Uz pomoć touch man-sučelja stroja, način zavarivanja i specifikacije mogu se unaprijed postaviti, pohraniti i dohvatiti. Postojat će alarm i indikacija greške tijekom procesa zavarivanja, kao što je zaglavljena žica, blokirana žica itd.

7. Izvor energije za zavarivanje i hladnjak

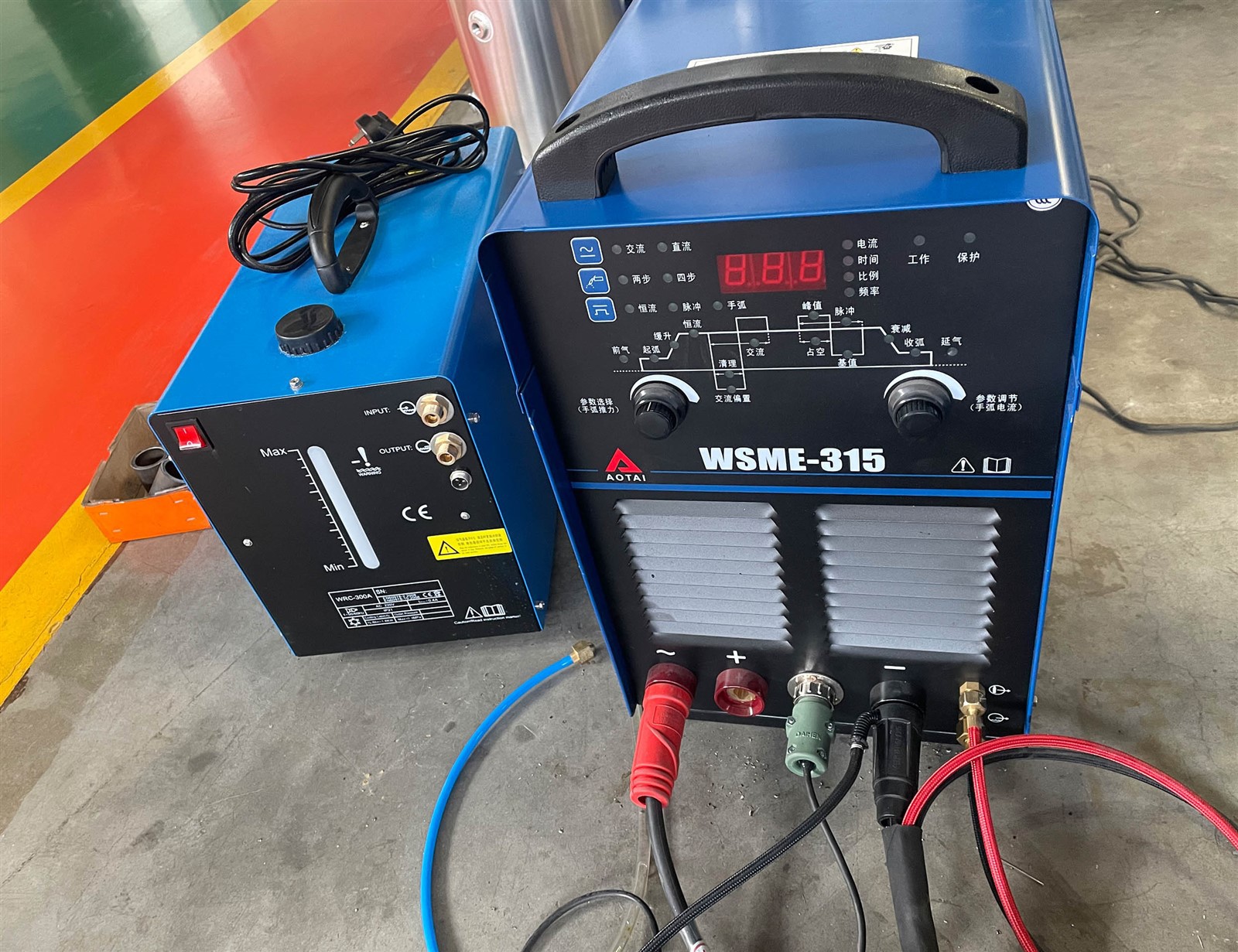

-Digitalno napajanje za TIG zavarivanje visokih performansi: ima preciznu kontrolu struje (kao što su sporo podizanje/spuštanje i funkcije pulsnog zavarivanja). Pulsno zavarivanje ključno je za kontrolu unosa topline, smanjenje deformacije i poboljšanje konzistencije prodiranja zavara. Hladnjak se prvenstveno koristi za cirkulacijsko hlađenje tijekom procesa zavarivanja. Ovaj je spremnik povezan s rashladnim krugom plamenika za zavarivanje preko ugrađene-vodene pumpe, kontinuirano cirkulirajući rashladnu vodu tijekom zavarivanja. To učinkovito uklanja visoke temperature koje stvara plamenik za zavarivanje tijekom dugotrajnog rada, osiguravajući da temperatura plamenika ostane stabilna unutar pouzdanog radnog raspona.



Obodni zavarivač aluminijske uljne mlaznice



1. Učitavanje:Operater postavlja maticu koju treba zavariti i završnu kapicu plinske boce u položaj alata na opremi.



2. Stezanje i pozicioniranje:Okretanje pneumatskog ručnog ventila automatski centrira i steže obradak.



3. Pokretanje zavarivanja:Operater odabire odgovarajući program na zaslonu osjetljivom na dodir i pritišće gumb za pokretanje.



4. Automatsko zavarivanje:

• Plamen za zavarivanje se automatski pomiče do mjesta zavarivanja.
• Pred-opskrba plinom.
• Visoko{0}}frekventno paljenje luka ili paljenje podiznog luka.
• Plamen za zavarivanje rotira unaprijed zadanom brzinom, napajanje za zavarivanje daje struju prema programu, a dodavač žice sinkronizirano dovodi žicu.
• Nakon jednog okretaja (360 stupnjeva) zavarivanja, struja automatski opada kako bi ispunila krater, plamenik za zavarivanje se podiže, a plin se zaustavlja nakon odgode.



5.Istovar:Okretanje pneumatskog usmjeravajućeg ventila u suprotnom smjeru podiže plamenik za zavarivanje, a operater uklanja radni komad, dovršavajući jedan ciklus.





S obzirom na odabir i prilagodbu, potrebno nam je da dostavite svoje zahtjeve za zavarivanje kako bismo vam mogli ponuditi profesionalnije rješenje za zavarivanje:

• Ovi specijalizirani strojevi uglavnom su ne-standardna prilagođena oprema. Prilikom kupnje korisnici trebaju navesti sljedeće tehničke parametre:
• Raspon obratka: promjer cilindra, visina, težina.
• Specifikacije matice: Dimenzije, materijal (ugljični čelik, nehrđajući čelik, aluminijska legura itd.).
• Zahtjevi za proces zavarivanja: Veličina zavara (visina kraka zavarivanja), je li potrebno unutarnje i vanjsko zavarivanje, je li potrebno potpuno prodiranje itd.
• Zahtjevi proizvodnog ciklusa: Očekivana satnica ili dnevna proizvodnja.
• Razina automatizacije: Bilo da se treba integrirati s robotima za utovar/istovar ili proizvodnim linijama.





1. Obično ćemo za pakiranje koristiti kućište od šperploče za fumigaciju; za neki veliki stroj, možemo koristiti čeličnu paletu i poklopac od plastične folije. Svi strojevi su obojeni bojom protiv hrđe ili uljem prije napuštanja tvornice.
2.Paket može biti kao zahtjev kupaca.
